Каркасные дома из СИП-панелей

Развитие современного строительства идет по трем основным направлениям:  ускорение процесса, удешевление монтажа и улучшение эксплуатационных свойств готовых зданий. Идет постоянный поиск материалов и технологий, направленных на решение этих задач. К таким новым материалам можно отнести сэндвич-панели, позволяющие возводить дома быстро, качественно и недорого.

1. Каркасно-панельные технологии

Каркасные дома сегодня представляют собой хорошую альтернативу традиционным постройкам из кирпича, бруса или стеновых блоков. Каркасные технологии были изобретены и развивались в странах с холодным климатом и небогатых ресурсами, где в первую очередь было важно экономить на материалах и в то же время строить теплые жилища.

В каркасном строительстве использование монолитного материала на порядок ниже, чем в других видах зданий. До 75 процентов объема стен, пола и кровли каркасных домов состоит из легкого утеплителя.

Каркасы зданий различают по двум основным типам – панельно-щитовые и рамочные.

В данной статье мы рассмотрим материалы, особенности монтажа, плюсы и минусы панельных технологий возведения каркасов.

В общем виде каркас таких домов состоит из отдельных готовых панелей, имеющих внутреннюю и внешнюю обшивку из плит и проложенный между ними теплоизоляционный материал.

2. Устройство СИП-панели

В каркасно-панельном строительстве используются два основных видов панелей:

1. Панели больших размеров, из которых целиком могут быть установлены стены (по так называемой «немецкой технологии»)
2. Панели компактные, стены из которых составляются в процессе стройки

Рассмотрим подробнее компактные панели, их состав и особенности монтажа.

Самым распространенным видом компактных панелей являются так называемые СИП-панели (или сэндвич-панели)

Русское название они получили от английской аббревиатуры SIP, что переводится, как Structural Isolated Panels – структурно-изолированные панели. Название «сэндвич-панели» емко выражает суть их строения.

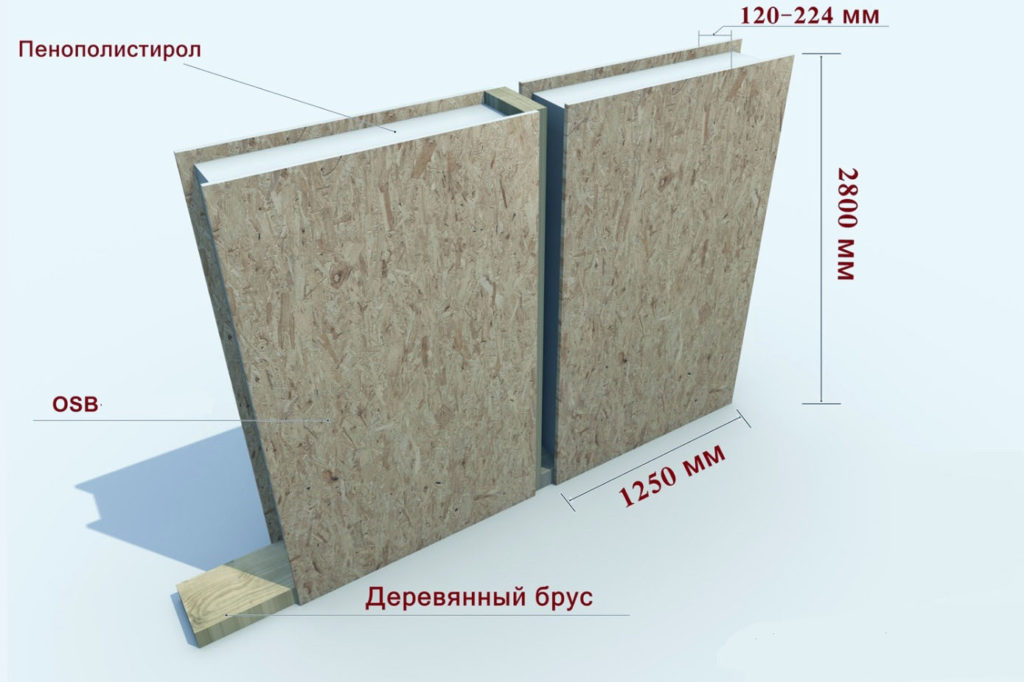

Состоят СИП-панели из двух листов прочного материала с проложенным между ними утеплителем.

Материал для листов обшивки и утеплителя может быть разным.

Листы, из которых сложены панели, могут быть фанерными, древесно-волокнистыми или гипсоволокнистыми. В качестве утеплителя может быть использована минвата, стекловата или пенопласт.

Оптимальными материалами для СИП-панелей считаются листы ОСП и полистирол. Рассмотрим их подробнее.

ОСП расшифровывается как «ориентированно-стружечная плита» Другое ее название на русском звучит ОСБ, но это тоже самое, просто в данном случае оно произведено с английского: «oriented strand board».

ОСП производится из древесной стружки в виде длинных и тонких волокон (поперечные размеры не более 0,6мм, продольные – 140мм). Волокна стружки укладываются в несколько перпендикулярных слоев. Монолитность листа достигается проклейкой волокон и прессованием. В качестве связующего используются водоотталкивающие смолы. Давление, при котором прессуется стружка, достигает 18 атм.

Толщина полученных листов ОСП варьируется от 9 до 12 мм.

Наиболее употребляемые размеры листов – от 2500х1250мм до 2800х1250 мм.

В результате плиты имеют сравнительно легкий удельный вес, размеры, обеспечивающие удобный монтаж и транспортировку, имеют повышенную прочность и одновременно упругость.

Понятно, что деревянная, по сути, основа легко пилится, сверлится и тому подобное.

Следует отметить, что некоторые виды СИП-панелей имеют в своем составе пленку пароизоляции.

3. Характеристики элементов СИП-панели

Приведем некоторые  характеристики материала ОСП плит и теплоизолятора в сравнении с другими используемыми в строительстве материалами.

Плотность (кг/м3)

• Минвата – 30-50
• Стекловата – 17-20
• Пенопласт – 25
• Кирпич – 1000
• Дерево – от 400
• Пеноблоки, шлакоблоки – от 300 до 1200

Теплоизоляционные свойства в Вт/м*С:

• Пенополистирол – 0,04
• Дерево – 0,12
• Пенобетон – 0,29
• Кирпич – 0,7
• Бетон – 1,51
• Плита ОСП – 0,13

Видим, что невысокая плотность материалов, из которых составлена плита ОСП, обеспечивает наилучшие теплоизоляционные свойства по сравнению с другими строительными материалами. Менее плотные вещества содержат в своей толще воздух, который значительно хуже проводит тепло, чем монолитные материалы.

Именно поэтому в качестве утеплителя каркасных домов используются рыхлые минваты, вспененный пенопласт и его производные.

Интересны также и прочностные характеристики ОСП-плит. Уступая в прочности керамике, бетону или дереву, они значительно превосходят их в пластичности, о чем мы уже упоминали, и менее хрупки. Это важное свойство для каркасных домов, особенно деревянных, где со временем происходит усадка элементов здания.

4. Производство СИП-панелей

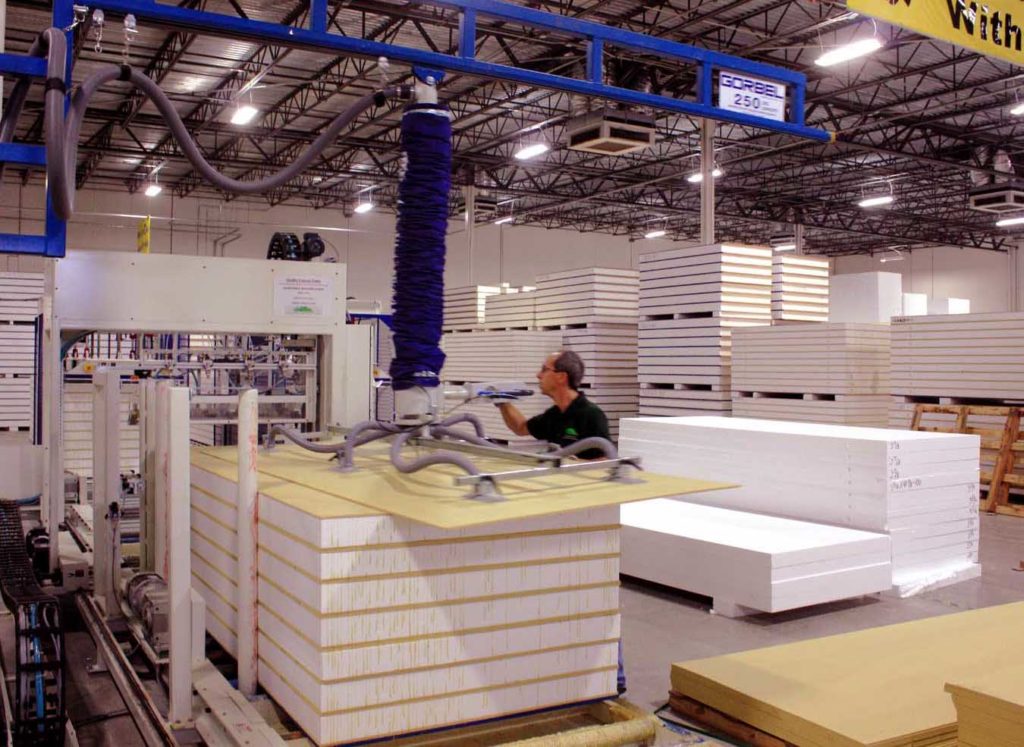

Расскажем немного о технологическом процессе производства СИП-панелей.

На первом этапе листы ОСП разрезаются по требуемым размерам. Затем они тщательно проклеиваются. Самым оптимальным признано использование полиуретанового клея, который имеет отличную адгезию, и клеевое соединение выдерживает значительные нагрузки. По качеству склеивания в первую очередь можно отличить качество всей СИП-панели.

На проклеенную нижнюю плиту ОСП укладывают плиту утеплителя. Вверх кладется вторая плита ОСП, также с предварительно нанесенным клеем.

Создается своеобразный сэндвич, давший название панелям.

На следующем этапе панель подвергается прессованию. Давление пресса – до 18 атм. После прессования панель очищается от излишков клея, сушится и складируется.

Видим, что, в общих чертах процесс производства СИП-панелей достаточно прост. Это позволяет энтузиастам изготавливать их самостоятельно – в полупромышленных условиях и даже в кустарных.

Ничего в этом страшного нет, главное использовать качественный материал и тщательно проклеивать плиты. Конечно, в условиях гаража невозможно достичь высоких давлений, однако силу прессования восполняют длительностью выдержки.

Такая продукция может быть востребована при строительстве зданий, не предъявляющих повышенных требований по комфорту, где главное – четыре стены и потолок.

Из самодельных СИП-панелей можно довольно успешно сложить временную хозпостройку, гараж и т.п.

Для строительства капитальных домов, конечно, следует выбирать СИП-панели заводского производства.

5. Основные характеристики СИП-панелей

Приведем сравнение СИП-панелей с другими стройматериалами по их эксплуатационным свойствам.

Основные преимущества СИП-панелей состоят в:

1. Небольшом удельном весе
2. Негорючести, вследствие пропитки каждого элемента специальными составами
3. Высоком шумопоглощении, благодаря их структуре
4. Повышенных теплоизолирующих свойствах

Мы видим, что несмотря на кажущуюся «несолидность» СИП-панели по сравнению с кирпичной кладкой, она значительно лучше удерживает тепло. Расчет показал, что панель шириной 17 см имеет теплопроводность такую же, как полутораметровая в толщину кирпичная стена.

Несколько слов о пожаробезопасности СИП-панелей. Благодаря специальной пропитке, панель не воспламеняется от открытого пламени. Как правило, термоизолятор, используемый в СИП-панелях, относят к самозатухающим материалам.

6. Транспортировка и монтаж панелей

Вес и габариты выпускаемых производством СИП-панелей  варьируются от 2500х1250х9 мм до 2800х1250х12 мм, а вес, соответственно от 40 до 60 кг. Это позволяет грузить и монтировать их вручную.

Монтаж СИП-панелей осуществляется следующим образом:

На обвязку фундамента укладывается слой гидроизоляции и крепятся доски основания.

СИП-панели ставятся по периметру каркаса на доски основания. Крепление их друг к другу производится при помощи специальных пазов.

Швы между панелями обязательно заделываются монтажной пеной

Общее скрепление каркаса осуществляется верхней обвязкой, на которую настилают стропильную систему для укладки досок потолка.

Отметим некоторые тонкости монтажа.

Особенно тщательно устанавливается первый угол здания – от этого будет зависеть правильность установки остальных панелей.

При установке первой панели на направляющую доску нужно запенить нижний паз.

Для крепления панелей используются саморезы. Ход ввертывания саморезов – около 50 см.

Оконные проемы можно вырезать после установки СИП-панелей.

7. Плюсы и минусы СИП-технологии

В настоящее время использование СИП-панелей для строительства становится все популярнее.

Причин этому несколько, и мы назвали главные из них:

• Быстрота возведения
• Исключительная теплопроводность
• Габариты, позволяющие осуществить монтаж вручную
• Невысокая паропроницаемость, что препятствует разложению утеплителя от скапливающейся в нем жидкости
• Расчетная долговечность зданий из СИП-панелей
• Высокий уровень шумопоглощения

Технология строительства из СИП-панелей является сравнительно «молодой». Сегодня мы даже не имеем достаточной статистики касательно протяженного времени эксплуатации построенных из СИП-панелей домов. Расчетная долговечность их – более 50 лет. Но сама технология начала развиваться недавно и для подтверждения расчетов еще не прошло достаточно времени.

Существуют и скептические взгляды на технологию СИП.

Первый довод скептиков – низкая экологичность зданий, ведь СИП-панели имеют в своем составе вредные для человека вещества – в пропитке ОСП и материале наполнителя.

Однако содержание таких веществ вполне соответствует строительным нормам – иначе материал не был бы допущен к использованию. Нас вообще окружает масса веществ и предметов, содержащих вредные вещества. Главное – в нормальном состоянии и при правильной эксплуатации СИП-панели не выделяют паров вредных веществ в воздух.

Нужно только при строительстве делать правильный выбор – использовать исключительно сертифицированные, проверенные материалы.

Другая проблема, на которую ссылаются критики СИП-технологий – мыши. Они якобы легко прогрызают и ОСП панели и утеплитель. Но мыши всегда найдут вход в любой дом – хоть из кирпича, хоть из бруса, хоть их бамбука. Сам материал, из которого составлены панели, для мышей не съедобен.

Третий момент, на который указывают противники СИП-технологий – выделение вредных веществ из материалов панелей при пожаре. Это действительно так, но в доме  немало и других материалов, так же опасных при пожаре. К тому же пропитка СИП-панелей специальными противопожарными жидкостями наоборот увеличивает их стойкость к разрушению от высокой температуры, по сравнению с кирпичом, пеноблоками или стальными конструкциями.

Являясь материалом, обеспечивающим отличную теплоизоляцию, СИП-панели плохо пропускают воздух. Это вызывает необходимость дополнительной вентиляции дома. Но и другие технологии каркасного строительства требуют хорошей вентиляции.

Не все жители домов из СИП-панелей в восторге от шумоизоляции строений. Однако сам материал утеплителя имеет отличные звукоизоляционные свойства. Главное – монтировать его согласно инструкции и не допускать негерметичности стыков панелей между собой и с верхней и нижней обвязкой здания.

В общем, на всякий материал найдутся свои плюсы и минусы.

8. Заключение

В целом технология строительства современных домов из СИП-панелей сегодня считается одной из наиболее перспективных. Следует оценить баланс между такими преимуществами, как быстрота и простота возведения, отличная теплоизоляция, шумопоглощение, общая относительно невысокая стоимость строительства и зачастую мнимыми недостатками СИП-технологий. Выбор в любом случае остается за застройщиком.
